多合一读卡模块

1.产品特性


（1）多功能非接触读卡器是一款嵌入式读写模块，可读取符合ISO 14443标准 Type A/B类 型的非接触式IC卡，同时可拓展支持符合ISO 14443 Type B的二代身份证，ISO 7816标准的接触式IC卡，即可同时支持各银行接触式芯片卡与非接触式IC卡的读写,以及二代身份证信息的读取识别，同时支持扫码功能。

（2）可支持2个符合《 ISO/IEC 7816-1/2/3/4》及《中国人民银行PSAM卡规范》的PSAM卡以完成终端与卡片之间的合法性认证等，为终端交易提供安全保护。

（3）多功能非接触读卡器符合银行卡检测中心PBOC2018非接触式IC卡支付终端通讯协议标准，同时符合EMVCo组织的非接触式EMV3.1认证标准，符合《中国金融集成电路（IC）卡规范》的技术标准和要求。

（4）符合QPBOC标准，可支持银联闪付功能，实现电子现金小额支付场景。

（5）可支持USB通信及RS232串口通信协议。

（6）可根据客户实际需求提供产品定制服务。

（7）支持条码，二维码识读。



2.功能技术参数


接触式卡支持

自带4个SAM卡槽（支持5V、3.3V   SAM卡，符合ISO7816标准，支持T=0和T=1通信标准）

可扩展支持接触式智能卡（支持5V、3.3V   smart card，符合ISO7816标准，支持T=0和T=1通信标准）,此功能需定制

非接触卡支持

符合ISO14443协议typeA的CPU和M1卡及其他存储卡；符合ISO14443协议typeB的CPU卡及存储卡

读写距离

0～10cm，与卡类型和应用环境有关

扫码

支持条码和二维码，行程码，健康码等

温度范围

工作温度：-20℃～+85℃，储存温度：-40℃～+125℃

工作电压及电流

USB接口供电，DC 5V±0.5V，工作电流120mA，峰值200mA

工作频率

13.56MHz±7kHz

非接触式卡片操作速度

106K/212K/424K(bit/s)

读写状态提示

红黄绿三色LED灯及蜂鸣器提示

协议标准

支持USB HID协议，支持RS232通信标准，符合PC/SC标准，符合CCID标准

行业标准

PBOC3.0、PBOC2.0 L1，EMV2000 Level 1

外形尺寸

88mm*66mm*13mm，可定制

功能特性

有防撞功能机制，出现多张卡时，至少选择一张卡片进行操作（可定制出现多张卡片式报错）

支持固件在线升级



3.产品应用

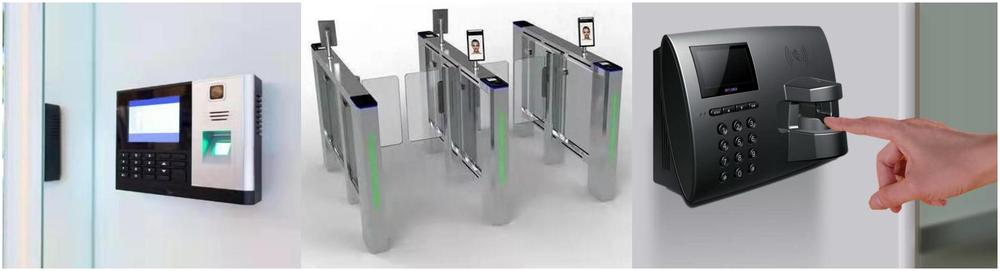

     目前成功应用的场合包括银行ATM柜员机以及金融自助终端、VTM（虚拟柜员机）各种便民缴费终端、社保窗口、公交车载POS、食堂售饭机以及出租车计价器等
